隔音差、能耗高？可能是玻璃没选对！真空玻璃VS中空玻璃深

发布日期：2025-06-16 来源: 浏览：

一、结构差异

1、玻璃基板

真空玻璃：通常由两片玻璃组成。

中空玻璃：由两片或多片玻璃组成。

2、气体间隔层

真空玻璃：近乎真空的状态，气压低于0.1Pa，间隙距离为0.1~0.5mm。

中空玻璃：中间通常为干燥的空气或惰性气体，常规中空玻璃的间隔层厚度多为6mm、9mm、12mm或15mm，常规应用最大厚度通常不超过18mm，特殊设计需根据具体需求权衡隔热、隔音、结构及成本因素。

3、支撑结构

真空玻璃：为了防止两片玻璃在抽真空后因大气压而吸合在一起，需要在两片玻璃之间设置支撑物，这些支撑物呈方阵排列，间距一般在20mm~60mm之间，直径在0.3mm~0.5mm之间，高度在0.1mm~0.5mm之间。

中空玻璃：不需要设置支撑物，其玻璃之间的间隔由间隔材料（如铝间隔条、不锈钢间隔条、复合材料间隔条、复合胶条等）来维持。

4、密封方式

真空玻璃：四周使用低熔点焊料进行封接，其中一片玻璃上留有抽气孔，真空排气后用封口片和低温焊料将抽气口封住形成真空腔。

中空玻璃：四周用高强高气密性复合粘结剂，将两片或多片玻璃与密封条、玻璃条粘接、密封

二、性能差异

真空玻璃和中空玻璃在隔热性能、隔音性能、耐久性、能效等方面存在显著差异。

1、隔热性能

隔热性能是衡量玻璃节能效果的重要指标，通常用传热系数（U值）来表示。U值越低，表示隔热性能越好。

（1）真空玻璃：由于中间层为真空状态，气体传导和对流传递的热量降至很低。传热系数U值可低至0.3 -0.8W/m²·K。洛阳兰迪钛金属真空玻璃常规产品U值0.45W/m²·K，搭配三银膜系U值可达到0.3W/m²·K，在同等测试条件下，保温隔热性能是单片玻璃的6-10倍，一片真空玻璃相当于16玻15腔的中空玻璃。

（2）中空玻璃：通过在两层玻璃中间封入干燥空气或惰性气体，降低气体传导和对流传递的热量。传热系数U值一般在1.4-2.8 W/m²·K。

2、隔音性能

隔音性能是衡量玻璃隔声效果的重要指标，通常用计权隔声量（Rw）来表示。Rw值越高，表示隔音性能越好。

（1）真空玻璃：由于有真空层，无法传导噪音，可以隔绝百分之九十的噪音。一般人耳对绝对频率为1000Hz至5000Hz的声音比较敏感，真空玻璃恰在此范围内有效。噪音相差5dB，人耳听觉要相差3至4倍。在100-1000Hz中低频的计权隔声量计算中，比中空玻璃高4dB。真空玻璃综合隔音量达到可达36-39db，洛阳兰迪钛金属真空玻璃自主开发隔音窗，隔音量可达45db。

（2）中空玻璃：一般中空玻璃的计权隔声量为28分贝左右。空气层易与低频共振，隔声量骤降至25dB以下。

3. 耐久性

（1）真空玻璃：理论寿命可达30年以上，其无机密封材料（如金属封边或玻璃粉）通过高温烧结形成化学键结合，气密性漏率极低（≤1×10⁻⁹ Pa·m³/s），耐候性强，且真空层无气体热胀冷缩导致的应力变化。而且真空玻璃内腔一般存放有保持真空度的吸气剂，可有效保证边部密封不变的条件下，真空玻璃内腔的真空度可保持基本不变，真空玻璃试验前后传热系数的变化率△Kr≤10.0%。同时由于真空玻璃本身是负压器件，不存在运到高原低气压地区或遇到负风压时产生胀裂问题，也不存在水平和倾斜安装时中空玻璃存在的热导变大的问题。

（2）中空玻璃：通常寿命约10-15年，依赖有机胶（如聚硫胶、硅酮胶）密封，长期暴露于紫外线、温湿度变化下易硬化开裂，导致气体泄漏和结露现象。同时由于中空玻璃内腔为空气或者惰性气体，会明显受到不同海拔地区及温差大的影响，平放或斜放对气体对流传导影响较大。

4. 实际应用表现

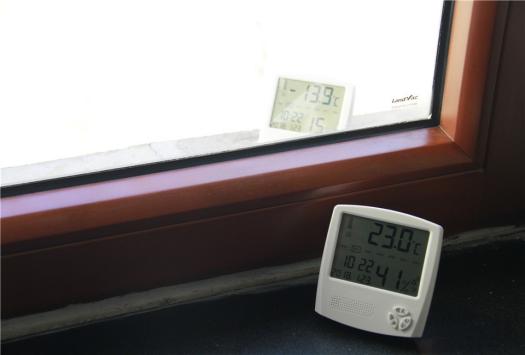

（1）真空玻璃：适用于建筑物的各个位置都能保持其优异的性能不变，包括立面，斜面及屋顶。机场、高架桥或主干道旁，室内也如图书馆一样安静。在寒冷的冬季，即使室外气温降到-30℃，室内玻璃表面的温度也与室温相近。洛阳兰迪钛金属真空玻璃成功应用于山东被动房幼儿园、碧桂园、保利等项目。在某国防大学应用V玻实验中成功经受-50℃至20℃的极端温差（70℃温差）考验，未出现结露或结构失效，确保精密实验的顺利进行。根据实测数据，洛阳兰迪钛金属真空玻璃（V玻）在吉林珲春边防哨所实现冬季室温提升10℃，有效防止结霜结露。

（2）中空玻璃：目前中空玻璃产品已得到大众普遍认可，广泛应用于住宅、饭店、宾馆、办公楼、学校、医院、商店等场合。相较于单片玻璃窗，在隔热、隔音性能方面有明显提升，但相比真空玻璃仍存在较大差异。
